woensdag 7 januari 2015

Filmpje FINISHING PRODUCT

Hieronder is het promotiefilmpje weergegeven van de handy swing. Deze geeft weer hoe de schommel te monteren, gebruiken en demonteren. Geniet van het filmpje and swing like never before!

video



dinsdag 6 januari 2015

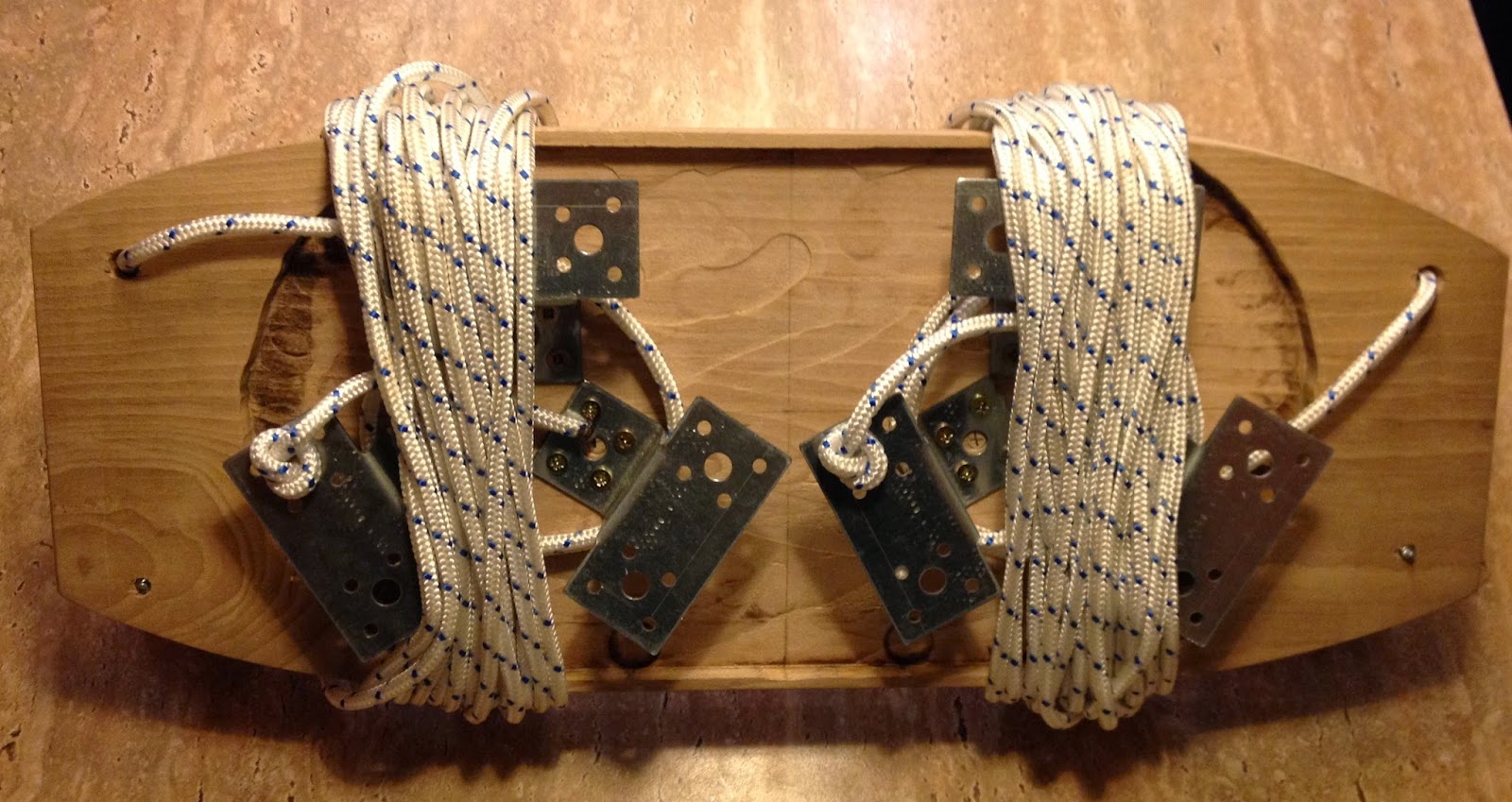

HERWERKING FINISHING PRODUCT

Nadat de handy swing getest werd door de jury, vertegenwoordigd door de docenten van het opleidingsonderdeel "Ontwerp & Prototyping 1". Vond ik het tijd om toch nog eens het finishing product te herwerken. Vooral het gewicht van de schommel (zo'n 3.5kg) naar beneden krijgen leek me nog een zeer leuke uitdaging. Ook kreeg ik de opmerking dat er nog meer integratie van de touwen moest zijn. Met deze opmerkingen in mijn achterhoofd ging ik de handy swing gaan herwerken, en met succes! Het gewicht is gezakt naar 1.7kg terwijl de sterkte van de schommel zeker behouden is. Verder zitten alle touwen nu mooi ingewerkt onder de schommel zodat de schommel er uitwendig zeker nog mooier is op geworden! Hieronder is de link van de uitvoeringswijze en gebruiksaanwijzing weergegeven zodat ook jij dit nieuwe model kunt nabouwen! Have fun and swing like never before!

Uitvoeringswijze: http://www.instructables.com/id/The-handy-swing-IPO-IDC-HOWEST-SWING-SCHOMMEL-1/

Gebruiksaanwijzing: http://www.instructables.com/id/How-to-use-the-handy-swing-IPO-IDC-Howest-SWING-SC-1/







dinsdag 16 december 2014

FINISHING PRODUCT

Eindelijk is het dan zo ver mijn meeneembare schommel is klaar!!
Na enkele weken onderzoek en ontwikkeling te hebben gedaan om de juiste meeneembare schommel samen te stellen, kan ik met trots op onderstaande links de uitvoeringswijze en gebruikswijze van mijn meeneembare schommel voorstellen. Neem zeker en vast een kijkje en maak hem zelf ook! Have fun and swing like never before!

Uitvoeringswijze: http://www.instructables.com/id/The-handy-swing-IPO-IDC-HOWEST-SWING-SCHOMMEL/

Gebruiksaanwijzing: http://www.instructables.com/id/How-to-use-the-handy-swing-IPO-IDC-Howest-Swing-Sc/








donderdag 11 december 2014

TEST TWEEDE PROTOTYPE

TESTDAG TWEEDE PROTOTYPE

Vandaag was het dan eindelijk zo ver en kon het tweede prototype getest worden. Dit gebeurde in het Magdalenapark naast de gebouwen van HOWEST Kortrijk. Hier werd een stevige tak uitgekozen die een hoogte had van ongeveer 3à4m. Hieronder staat een filmpje waarop getoond wordt hoe je met de schommel te werk gaat van het gooien van de musketons over de tak tot het leggen van de laatste knoop na het opdraaien van het touw. Na het testen van het tweede prototype konden we ook nog enkele vaststellingen doen. Ten eerste moet er een geïntegreerde oplossing worden gevonden voor het opdraaien van het touw zodat dit volledig weggewerkt zit in de plank. Verder zou een patroon van kleuren misschien ook wel niet mis staan op het hout als extra troef van het product. Verder moet er achter de technische gedachte van de schommel zeker niets veranderd worden.

Fragment 1
In dit fragment wordt er getoond hoe we de musketons op een eenvoudige manier over de tak van de boom gaan zwaaien. In het filmpje gebeurd dit met 1 musketon uiteraard moet dit ook met de ander musketon gedaan worden!







Fragment 2
Dit fragment toont de volgende stap, namelijk hoe bijde musketons in de ijzeren haken op een eenvoudige manier kunnen worden gelegd.







Fragment 3
In dit fragment wordt weergegeven hoe we het touw gaan opdraaien ronde de geplooide metalen RVS-ijzers.





 Fragment 4
In dit laatste fragment wordt getoond hoe het touw met een eenvoudige timmermanssteek vast wordt gezet zodat het touw  niet kan doorschieten. Er wordt voor een timmermanssteek geopteerd omdat deze namelijk zichzelf gaat gaan aanspannen naarmate hoe meer druk er op komt. Na deze stap is het tijd om er dan op los te schommelen !!!




















dinsdag 9 december 2014

TWEEDE PROTOTYPE

TWEEDE PROTOTYPE

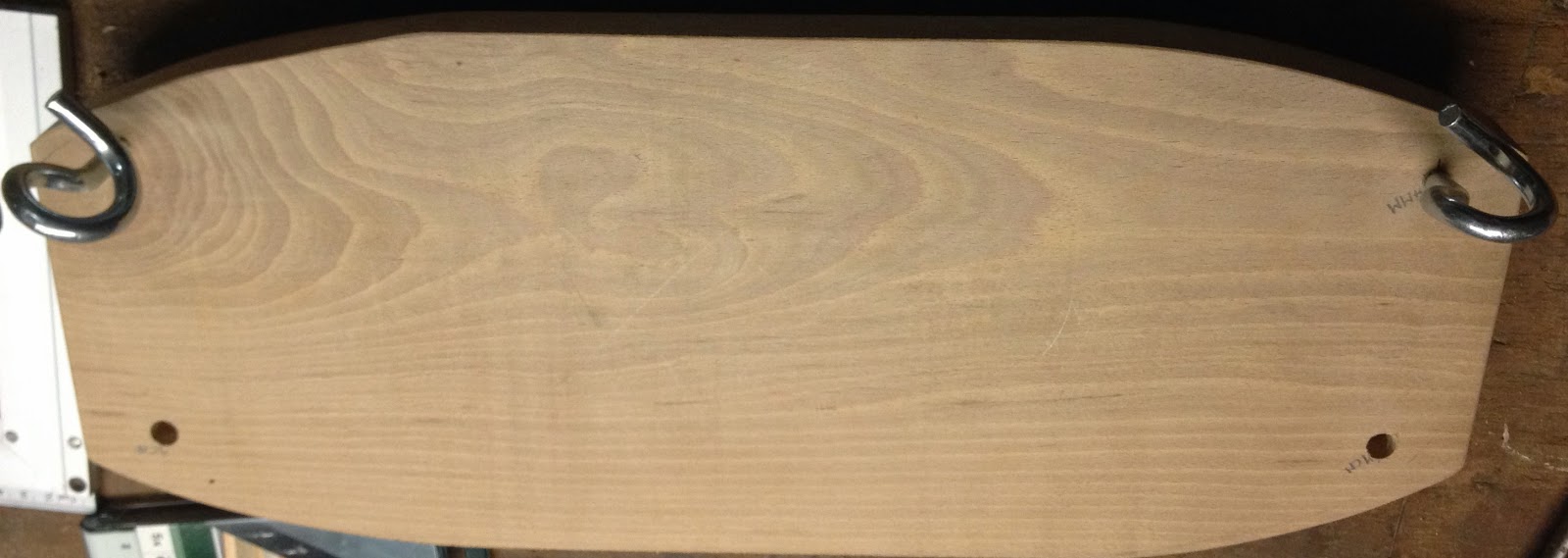

Nadat het eerste prototype op technisch gebied goed werd bevonden, werd er gestart met het uitwerken van een tweede prototype die dan zou kunnen uitgetest worden. De vorm werd iets veranderd. Deze is namelijk iets minder ovaal waardoor het zit-oppervlak groter is geworden en de draagkracht en het comfort nog groter zijn. De doorsnedes zijn evenwel 20x50cm gebleven. Er werd geopteerd voor beuk hout als zitvlak dit was afkomstig van een traptrede die afgebroken werd en is dus een recyclagestuk! Beuk staat bekend als een sterke, harde splintervrije houtsoort en is ook makkelijk verwerkbaar, gaten boren e.d. . Dit hout werd 1cm ingefreesd aan de onderkant zodat het technische gedeelte met de touwen toch wat zou weg zitten. Verder werd er zoals bij Prototype 1 ook geopteerd voor de gebogen ijzers en musketons, en was ook het touw hetzelfde. Enkel aan de onderkant werd er nu gebruik gemaakt van gebogen ijzers om de draad rond op te spannen omdat dit prototype sterk moest zijn om getest te kunnen worden. Verder staat hieronder het volledige stappenplan van denkproces tot afgewerkt prototype uitgelegd.




Fase 1: Uitwerken ideeën in schets en uitschrijven technisch gedeelte.

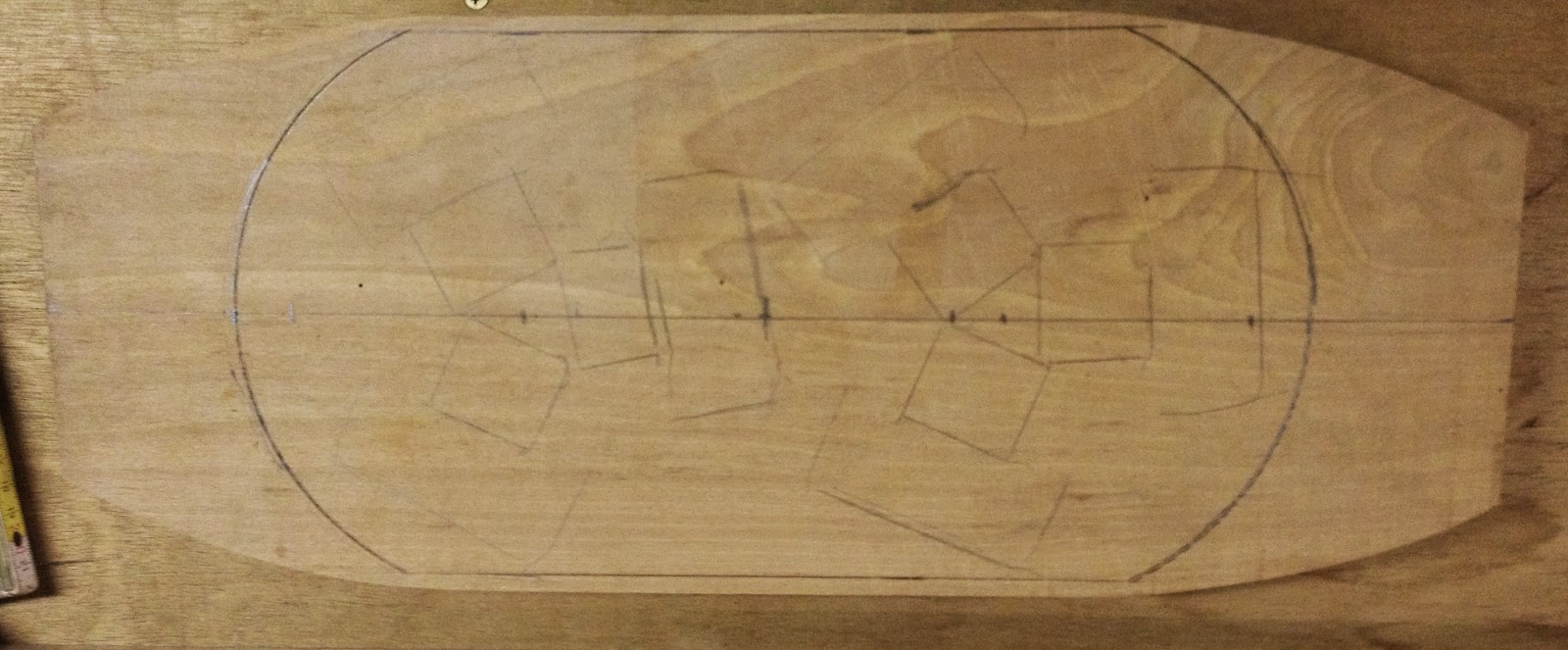

Fase 2: Uitzagen van de omtrek en aftekenen van de uit te frezen binnenkant en RVS-ijzers.







Fase 3: Plooien van de RVS-ijzers voor het opspannen en vastleggen van het touw.












Fase 4: Uitfrezen van het hout zodat het touw mooi weggewerkt zit.













Fase 5: Inveizen van de RVS-ijzers voor het opdraaien en knopen van het touw.














Fase 6: Indraaien van de geplooide ijzers waar de musketons aan vast gemaakt worden.










Fase 7: Musketons vast leggen en touw door het gat steken zodat dit aan de achterkant kan worden opgedraaid en kan worden vastgelegd.









maandag 24 november 2014

MOODBOARD

MOODBOARD

Naar aanleiding  van het eerste Prototype werd er een eerste Moodboard gemaakt. Hierop staat de werking en de voordelen van de schommel besproken.

EERSTE PROTOTYPE

EERSTE PROTOTYPE

Na het ontwerpen van de vorm (50-20 cm), de bovenzijde en de onderzijde van het zitvlak van de schommel, werd er over gegaan tot het maken van het eerste Prototype van de schommel. Dit gebeurde in verschillende fasen hieronder afgebeeld. Let wel op dat dit een Prototype is en dus zeker niet alle gebruikte materialen terug zullen keren in het eindproduct. Enkel het touw de musketons met bijgeleverde haken en de touwklemmen zullen ook verwerkt worden in het uiteindelijke eindproduct.


      Fase 1: Uitwerken van de schets op technisch vlak.















      Fase 2: Zagen en verlijmen isolatieplaten.
     Fase 3: Uitzoeken van de gepaste materialen.


  Fase 4: Specifieke vorm aftekenen en uitsnijden.


     Fase 5: Plaatsen van metalen haken & boren gaten.


   Fase 6: Aftekenen en uitsnijden vorm katrollen.

 Fase 7: Plaatsen van katrollen d.m.v. verlijming.

 Fase 8: Opspannen van het touw in de katrollen.

 Fase 9: Knopen van touw aan musketon met timmersteek.

 Fase 10: Allumeren uiteinde touw en opspannen met klem.

 Fase 11: Presentatie Prototype 1.
